Промышленные циклоны ЦН для эффективной очистки воздуха от пыли

Принцип действия и конструкция циклонов серии ЦН

Если ваше производство сталкивается с проблемой запыленности воздуха, вам необходим надежный и проверенный временем "рабочий инструмент" циклон ЦН. Эти пылеуловители центробежного действия - золотой стандарт в области грубой и средней очистки газов и аспирационного воздуха от сухой неслипающейся пыли. Завод производит полный модельный ряд циклонов ЦН-11, ЦН-15, ЦН-24, а также выполняет индивидуальные проекты под ваши задачи. В этой статье мы подробно разберем, как работают эти установки, как их правильно выбрать и почему они остаются оптимальным решением для десятков отраслей.

Принцип работы циклона ЦН гениально прост и основан на действии центробежной силы. Запыленный поток воздуха или газа тангенциально подается в верхнюю цилиндрическую часть аппарата. Это создает мощное вращательное движение, закручивая поток по спирали вниз, к коническому участку.

Под воздействием инерции (центробежной силы) твердые частицы пыли отбрасываются к стенкам корпуса, теряют скорость и под действием гравитации ссыпаются в нижний пирамидальный бункер-накопитель. Очищенный газовый поток, освободившись от основной массы взвеси, формирует внутренний вихрь и движется вверх, после чего выводится через центральную выхлопную трубу. Такая конструкция не имеет движущихся частей, что гарантирует высокую надежность и минимальные эксплуатационные расходы.

Конструктивные особенности и преимущества циклонов ЦН:

• Простота и надежность: Отсутствие сложных механизмов и фильтрующих элементов, требующих замены.
• Энергонезависимость: Работает исключительно за счет энергии самого газового потока.
• Ремонтопригодность: Конструкция позволяет легко усиливать или заменять участки, подверженные абразивному износу.
• Универсальность по температуре: Расчетная рабочая температура до +400°C, что идеально для дымовых газов и процессов сушки/обжига.
• Гибкость компоновки: Возможность создания одиночных и групповых установок (ЦН-СП, ЦН-УП) для любого объема воздуха.
• Экономическая эффективность: Низкая цена оборудования, отсутствие затрат на расходники, возможность утилизации уловленной пыли (возврат в производство или продажа).

Применение циклонов ЦН в промышленности и производственных котельных

Сфера использования циклонов ЦН невероятно широка благодаря их универсальности. Они являются первой линией защиты на многих производствах:

• Металлургия: Улавливание пыли от доменных, сталеплавильных и агломерационных производств.
• Энергетика и производственные котельные: Очистка дымовых газов от летучей золы при сжигании угля, древесных и других видов топлива. Это ключевое сопутствующее оборудование для котельных, значительно снижающее выбросы твердых частиц и износ котлоагрегатов.
• Деревообработка: Сбор древесной стружки и опилок в системах аспирации.
• Производство строительных материалов: Очистка газов от цементной, известковой, гипсовой пыли на дробильных, помольных и сушильных установках.
• Химическая и нефтехимическая промышленность: Улавливание пылевидных продуктов.
• Зернопереработка и комбикормовая промышленность: Аспирация на участках разгрузки, транспортировки и дробления зерна.

Модельный ряд и расшифровка обозначений циклонов ЦН

Завод производит циклоны по классическим лекалам НИИОгаза. Понимание маркировки - первый шаг к правильному выбору.

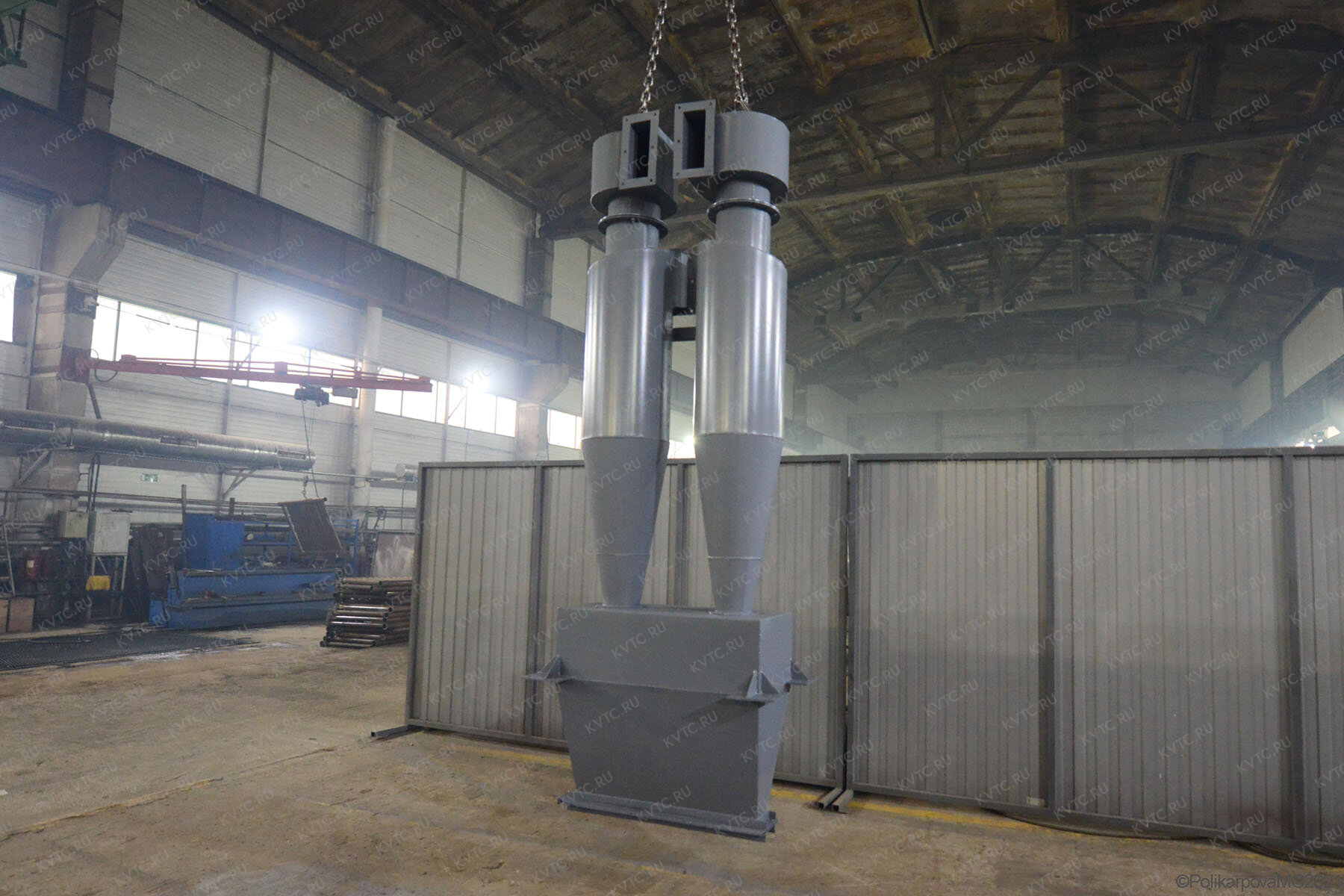

Пример: ЦН-15-800х4УП

• ЦН - Циклон разработки НИИОгаза.
• 15 - Угол наклона входного патрубка (15°, 11° или 24°). ЦН-15 - самый распространенный типоразмер.
• 800 - Внутренний диаметр цилиндрической части в мм (от 200 до 2000 мм).
• 4 - Количество циклонов в групповой установке (может быть 2, 4, 6, 8).
• У - Исполнение с камерой очищенного газа типа "Улитка". С - тип "Сборник".
• П - Пирамидальная форма бункера.

Основные модели:

• ЦН-11: Рекомендуется для установки на всасывающей стороне вентилятора. Оптимален для систем аспирации с высокими требованиями к минимальным потерям давления на входе.
• ЦН-15: Универсальная и самая популярная модель. Используется как самостоятельно, так и в качестве 1-й или 2-й ступени очистки в батарейных установках.
• ЦН-24: Обладает повышенным гидравлическим сопротивлением, но и большей эффективностью для определенных фракций пыли.
• Групповые исполнения (ЦН-СП, ЦН-УП): Позволяют очищать большие объемы газа при компактных габаритах.

Ключевые параметры, расчет и подбор циклона ЦН

Правильный выбор типоразмера - залог эффективной работы всей системы. Наши инженеры помогут вам с расчетом циклона ЦН, но основные критерии выбора таковы:

1. Необходимая производительность (м³/ч).
2. Физико-химические свойства пыли: абразивность, слипаемость, плотность, фракционный состав.
3. Допустимое аэродинамическое сопротивление (оптимально 700-1200 Па).
4. Требуемая степень очистки. Для частиц крупнее 20 мкм эффективность может достигать 85-95%.

Таблица: Основные технические параметры циклонов ЦН

Сопутствующее оборудование и рекомендации по эксплуатации

Циклон - это ядро системы, для его работы необходимо сопутствующее оборудование:

• Вентиляторы дутьевые или дымососы, создающие необходимый перепад давления.
• Пылевые бункеры с шиберными задвижками или шлюзовыми затворами-питателями для обеспечения герметичной и непрерывной выгрузки уловленной пыли. Важно: Уровень пыли в бункере не должен подниматься выше, чем на 0.5 диаметра циклона от его крышки.
• Воздуховоды и запорно-регулирующая арматура.
• Фильтры тонкой очистки (рукавные, картриджные), если циклоны используются как первая ступень.

Наши услуги:

• Бесплатный подбор модели под ваши условия и задачи.
• Инженерный расчет аэродинамики и эффективности.
• Предоставление рабочих чертежей (схемы, габариты, присоединительные размеры).
• Изготовление циклонов ЦН как серийных, так и по индивидуальному ТЗ, включая взрывобезопасное исполнение.
• Поставка комплектных систем "под ключ" с гарантией.

Котельный завод - это прямое производство, качественные материалы и контроль на всех этапах. Мы поставляем циклоны ЦН по всей России, в Казахстан, Беларусь и другие страны СНГ. Оставьте заявку на сайте, и наш специалист поможет вам сделать воздух на производстве чище, а процессы - безопаснее и экономичнее.
