Котел паровой КВ 1000 на дровах
Котел паровой КВ 1000 на дровах
Цена с НДС: 1263000 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

КВ 1000 на дровах

Паровой котел КВ 1000 на дровах производительностью 1000 кг/ч насыщенного пара температурой не более 115 °С и давлением не более 0,07 МПа, имеет мощность 0,74 МВт. Паровой котел КВ 1000 на дровах применяется в производстве для технологических целей и для отопления.

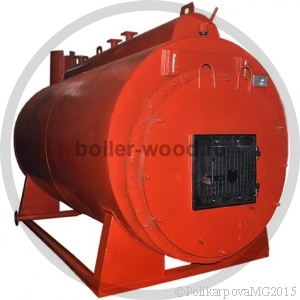

Дровяной паровой котел КВ 1000 - это паровой, стальной и в то же время жаротрубный. Котел КВ 1000 состоит из двух цилиндров, которые имеют разный диаметр. Эти цилиндры вставлены один в другой и соединены между собой фланцами и паросборником. В передней части котельного блока размещена колосниковая топка, а в задней части - конвективный пакет труб, ввариваемых в внутренний цилиндр перпендикулярно друг другу. В задней части котла располагается постамент дымовой трубы с встроенным искрогасителем.

В фронтовой части котла КВ 1000 на дровах размещена фронтальная плита с чугунной дверкой для загрузки дров. Рядом с топочной дверкой располагается отверстие для подключения вентилятора поддува, сверху располагается указатель уровня и гляделки. Снизу под колосниками располагается дверка для очистки зольного короба от золовых отложений.

Для управления и защиты парового котла и вспомогательного оборудования предусмотрена автоматизация парового котла - щит управления парового котла и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котла и его неисправности. Удаление продуктов сгорания происходит через сборную дымовую трубу.

Паровой котел КВ 1000 на дровах имеет максимальную заводскую готовность, опоры для установки на фундамент, обшивку и крепления для вспомогательного оборудования.

Дымовая труба, автоматика, КИП и А, запорная арматура, вентилятор поддува водоподготовка поставляется в комплекте с котлом. Насос выбирается согласно гидравлической схемы котельной.

Технические характеристики КВ 1000 на дровах

Наименование КВ 1000 на дровах
Мощность парового котла, МВт (Гкал/ч) 0,74 (0,64)
Паропроизводительность, кг/ч 1000
Рабочее давление пара, не более, МПа (кгс/cм²) 0,07 (0,7)
Рабочее давление воды (водогрейный режим), МПа (кгс/cм²) 0,3 (3,0)
Минимально допустимое рабочее давление воды (водогрейный режим), МПа (кгс/cм²) 0,1 (1,0)
Температура пара, не более, °C 115
Температура воды на выходе, не более (водогрейный режим), °C 95
Топливо Кузнецкий Д Qir=5230 ккал/кг
Топлив Харанорский Б1 Qir=2720 ккал/кг
К.П.Д. котла на твердом топливе (Кузнецкий Д), не менее, % 78
К.П.Д. котла на твердом топливе (Харанорский Б1), не менее, % 74
Расход твердого топлива (Кузнецкий Д), кг/ч 150
Расход твердого топлива (Харанорский Б1), кг/ч 320
Требуемое разряжение на выходе из топки котла при работе на твердом топливе, Па 20-40
Габариты котельного блока, без дымовой трубы и горелочного устройства
Длина, мм 5000
Ширина, мм 1900
Высота, мм 2195
Масса парового котла, кг 5100

Работа парового котла КВ 1000 на дровах

Принцип работы парового котла КВ 1000 на дровах основан на сжигании твердого топлива в топке котла и дальнейшая передача тепловой энергии сгоревшего топлива через поверхности нагрева теплоносителю.

Топливо сгорает в топочной части котла, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через конвективные пакеты и выходят в верхней части котла, через газоходы в дымовую трубу. Котел КВ 1000 на дровах работает под наддувом, без дымососа.

Трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки котла, насыщенный пар образуется при испарении нагреваемой воды и собирается в верхней части котла, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.

Образующийся при выпаривании воды шлам удаляется путем периодической продувки котла через продувочный вентиль, расположенный в нижней задней части котла. Технологический процесс парообразования проводится с ручным регулированием питания водой и осуществляется кочегаром. Указатель уровня воды предназначен для визуального контроля уровня воды в котле. Для визуального контроля уровня воды в котле предназначен указатель уровня воды.

Монтаж парового котла КВ 1000 на дровах

Паровой котел КВ 1000 на дровах поставляется блоком максимальной заводской готовности. Котельный блок устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Котел подсоединяется трубопроводам, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно-измерительные приборы. Подсоединяется вентилятор поддува. Монтируется газоход и дымовая труба. Подключается щит управления.

Для перевода парового котла КВ 1000 в водогрейный режим достаточно изменить схему подключения котла. Котел паровой КВ 1000 на дровах не поднадзорный и не регистрируется в Госгортехнадзоре, может работать как в паровом так и в водогрейном режиме.

Котельный завод "РЭП" производит и реализует дровяные котлы различных моделей. Купить паровой котел КВ 1000 на дровах можно сделав заявку на сайте котельного завода или позвонить по телефону 8-800-700-17-43. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана
