Системы газовоздушного тракта

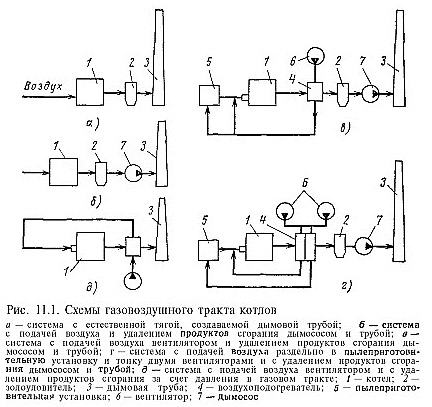

Нормальная работа котла возможна при условии непрерывной подачи в топку воздуха, необходимого для горения топлива, и удаления в атмосферу продуктов сгорания после их охлаждения и очистки от твердых частиц. Схемы организации подачи воздуха в топку и перемещения продуктов сгорания в газоходах котла показаны на рис. 11.1.

Системы газовоздушного тракта с естественной тягой (рис. 11.1, а) преодолевают сопротивления движению потока воздуха и продуктов сгорания за счет разности давлений воздуха, поступающего в топку, и продуктов сгорания, удаляемых через дымовую трубу в атмосферу. В этом случае весь газовоздушный тракт находится под разрежением. Эти системы газовоздушного тракта применяется в котлах малой мощности при малых сопротивлениях движению потоков воздуха и продуктов сгорания.

Системы газовоздушного тракта, представленные на рис. 11.1, б, преодолевают сопротивления воздушного и газового трактов за счет разрежения, создаваемого дымососом и трубой. Такие системы газовоздушного тракта применяются в котлах малой мощности, работающих на газе и мазуте и не имеющих воздухоподогревателя.

Системы газовоздушного тракта, представленные на рис. 11.1, в, осуществляют подачу воздуха в топку вентилятором, а продукты сгорания удаляют дымососом. В этом случае воздушный тракт находится под давлением, а газовый тракт под разрежением. При наличии различных сопротивлений движению в системе параллельных потоков воздуха применяется подача его в каждый поток индивидуальными вентиляторами, что уменьшает общий расход электроэнергии на их привод (рис. 11.1,г). При применении рециркуляции части воздуха, подогретого в воздухоподогревателе, для повышения температуры воздуха перед входом в последний или при подаче части продуктов сгорания в топку для снижения температуры в ней система газовоздушного тракта усложняется дополнительными вентиляторами и дымососами.

Системы газовоздушного тракта, представленные на рис. 11.1, в и г, применяются преимущественно в современных котлах средней и большой мощности. В системе, представленной на рис. 11.1,5, сопротивления воздушного и газового тракта преодолеваются вентилятором. При этом газоходы котла находятся под давлением. Такие системы газовоздушного тракта используются для котлов, работающих на газе и мазуте. При всех системах газовоздушного тракта охлажденные продукты сгорания должны проходить очистку от частиц уноса и желательно от токсичных газов и удаляться наружу высокими дымовыми трубами, что способствует их рассеиванию в атмосфере.
